Аналого-цифровой интерфейс


Аналого-цифровые интерфейсы предназначены для преобразования аналогового напряжения в логический уровень. Они имитируют входные каскады цифровых ИС. Их схема замещения показана на рис. 6.3, а. Аналого-цифровые интерфейсы не обязательно включать в схему устройства вручную, так как программа PSpice автоматически расщепляет узел интерфейса и включает устройства интерфейса между аналоговым узлом и входным узлом цифрового устройства. Информация о логическом уровне сигнала на выходе интерфейса А/Ц может направляться двояко:

– в модуль логического моделирования программы PSpice;

– в файл (позднее этот файл может быть просмотрен визуально или использован в качестве источника цифрового сигнала при логическом моделировании в следующем сеансе).

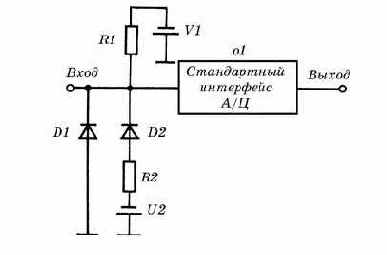

Рис. 6.3. Аналого-цифровой (а) и цифро-аналоговый (б) интерфейсы




При взаимодействии аналоговых и цифровых компонентов в процессе моделирования описание интерфейса А/Ц (digital output: analog-to-digital) имеет формат



Oxxx <+узел интерфейса> <–узел интерфейса> <имя модели А/Ц>

+ DGTLNET=<имя цифрового узла> <имя модели вход/выход>



При записи логических уровней в файл описание интерфейса А/Ц имеет формат



Oxxx <+узел интерфейса> <–узел интерфейса> <имя модели А/Ц>

+ [SIGNAME=<имя цифрового сигнала>]



Приведем примеры:



O12   ANALOG_NODE   DIGITAL_GND   DOUT_133

+  DGTLNET=DIG_NODE   IO_STD

OVCO   17   0   TO_TTL   SIGNAME=VCO_OUT; передача данных в файл



Модель аналого-цифрового интерфейса описывается предложением



.MODEL <имя модели А/Ц> DOUTPUT [<параметры модели>]



Параметры модели аналого-цифрового интерфейса приведны в табл. 6.1.



Таблица 6.1



Идентификатор

Параметр

Значение по умолчанию

Единица измерения

RLOAD

Сопротивление нагрузки

1/GMIN

Ом

CLOAD

Емкость нагрузки

0

Ф

CHGONLY

Флаг преобразования: 0 – преобразование на каждом шаге по времени; 1 – преобразование при наличии изменения входного напряжения (только при записи в файл)





S0NAME

Имя логического состояния “0”





S0VLO

Нижний уровень напряжения логического “0”



В

S0VHI

Верхний уровень напряжения логического “0”



В

S1NAME

Имя логического состояния “1”





S1VLO

Нижний уровень напряжения логической “1”



В

S1VHI

Верхний уровень напряжения логической “1”



В

.    .    .    .    .

.    .    .    .    .    .    .    .    .    .    .

.    .    .    .    .

.    .    .

S19NAME

Имя логического состояния “19”





S19VLO

Нижний уровень напряжения логического состояния “19”



В

S19VHI

Верхний уровень напряжения логического состояния “19”



В

SXNAME

Имя логического состояния, когда напряжение на узле интерфейса находится вне заданных границ

?



FILE

Имя файла цифрового сигнала (только  при записи в файл)





FORMAT

Код формата входного файла цифровых сигналов (только при записи в файл)

1



TIMESTEP

Интервал дискретизации по времени при  с записи в файл

10

c

TIMESCALE

Масштабный коэффициент при расчете интервала времени TIMESTEP (только при записи в файл)

1



<
