Диод

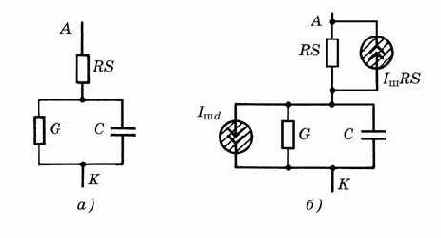

Схема замещения полупроводникового диода (рис. 4.1) состоит из идеального диода, изображенного в виде нелинейного зависимого источника тока I(V), емкости pn-перехода C и объемного сопротивления RS [1, 33]. Параметры математической модели диода (см. разд. 3.2.6) приведены в табл. 4.1.



Таблица 4.1



Имя параметра

Параметр

Значение по умолчанию

Единица измерения

IS

Ток насыщения при температуре 27

С

10



А

RS

Объемное сопротивление

0

Ом

N

Коэффициент инжекции

1



ISR

Параметр тока рекомбинации

0

А

NR

Коэффициент эмиссии для тока ISR

2



IKF

Предельный ток при высоком уровне инжекции



А

TT

Время переноса заряда

0

с

CJO

Барьерная емкость при нулевом смещении

0

Ф

VJ

Контактная разность потенциалов

1

В

M

Коэффициент лавинного умножения

0,5



EG

Ширина запрещенной зоны

1,11

эВ

FC

Коэффициент нелинейности  барьерной емкости прямосмещенного перехода

0,5



BV

Обратное напряжение пробоя (положительная величина)



В

IBV

Начальный ток пробоя, соответствующий напряжению BV (положительная величина)

10

 А

NBV

Коэффициент неидеальности на участке пробоя

1



IBVL

Начальный ток пробоя низкого уровня

0

А

NBVL

Коэффициент неидеальности на участке пробоя низкого уровня

1



XTI

Температурный коэффициент тока насыщения

3



TIKF

Линейный температурный коэффициент IKF

0

C

TBV1

Линейный температурный коэффициент BV

0

C

TBV2

Квадратичный температурный коэффициент BV

0

C

TRS1

Линейный температурный коэффициент RS

0

C

TRS2

Квадратичный температурный коэффициент RS

0

C

KF

Коэффициент фликкер-шума

0



AF

Показатель степени в формуле фликкер-шума

1



T_MEASURD

Температура измерений



C

T_ABS

Абсолютная температура



C

T_REL_GLOBAL

Относительная температура



C

T_REL_LOCL

Разность между температурой диода и модели-прототипа



C

<
