Пример моделирования


В качестве примера моделирования смешанных аналого-цифровых цепей с обратной связью выберем импульсный фазовый детектор (ФД) [8] (рис. 6.19). В его состав входят два RS-триггера X1, X2 типа 133ТМ2, на входы синхронизации которых подключены два источника импульсных напряжений V1, V2 (на входах D и S постоянно установлен уровень “1”). Выходные сигналы триггеров управляют транзисторными ключами, заряжающими емкости С10, С12, входящие в состав сглаживающего фильтра импульсной фазовой автоподстройки (ИФАП). При подаче отпирающего импульса на вход ключа на транзисторах Q1, Q3 потенциал выходного узла 13 увеличивается, а при отпирании другого ключа на транзисторе Q2 – уменьшается. Сброс триггеров производится по сигналу с выхода схемы НЕ–ИЛИ в момент перекрытия во времени входных импульсов. Задержка сброса определяется временем переключения триггеров и вентиля НЕ–ИЛИ и запаздыванием в цепочке R4, C8.

Рис. 6.19. Импульсный фазовый детектор

Приведем задание на моделирование импульсного фазового детектора:

Pulse frequency detector

X1   $D_HI   2   40   $D_HI   3   $D_NC   133TM2

X2   $D_HI   2   41   $D_HI   5   $D_NC   133TM2

X3   3   5   6   133LA3



.PARAM   TAU1=0ns   TAU2=50ns

V1   40   0   PULSE (0 5 {10ns+TAU1} 1ns 1ns 98ns 200ns)

V2   41   0   PULSE (0 5 {10ns+TAU2} 1ns 1ns 98ns 220ns)

VP    8   0   20V

Q1    7    5   10  KT312A

Q2  13  11   12  KT312A

Q3  13    7     9  KT326B

R4   6   2   100

R5    3  11   470

R6    8   7   3.3k

R7   10   0   2.2k

R9     8   9   1.5k

R10  12   0   1.5k

R11  14   0   1k

C8   2   0   22pF

C10  13  14   0.01uF

C12  14    0   0.01uF

.TRAN   5ns   10us

.PROBE   V(13)   V(3)   V(5)   D(40)   D(41)   D(3$AtoD)   D(6$DtoA)

.LIB   digital.lib

.LIB   qrus.lib

.END

В директивах .LIB указаны имена файлов библиотек, в которых записаны модели цифровых ИС и биполярных транзисторов. Для источников импульсных входных сигналов V1, V2 заданы неравные периоды повторения, что соответствует режиму биений на выходе ФД.

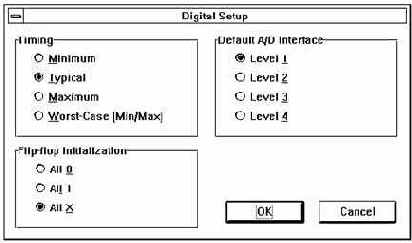

При выполнении моделирования  под управлением Schematics по команде Analysis/Setup/Transient задаются параметры режима расчета переходных процессов. Дополнительно в меню Digital Setup (рис. 6.20) в разделе Timing выбираются значения задержек, в разделе Default A/D interface – тип интерфейса А/Ц, устанавливаемый по умолчанию, а в разделе Flip-flop Initialization – начальные состояния триггеров (по умолчанию они имеют неопределенное состояние X).
В текстовом задании на моделирование приведена директива .PROBE   V(13)   V(3)   V(5)   D(40)   D(41)   D(3$AtoD)   D(6$DtoA) для ограничения объема выходного файла данных (имеет расширение имени .dat). При использовании графического ввода схем с помощью Schematics эквивалентные результаты достигаются при выборе в меню команды Analysis/Probe Setup опции Data Collection/At Markers Only – в выходной файл будут переданы только  данные о переменных, помеченных маркерами.



Рис. 6.20. Установка параметров моделирования цифровых устройств

Результаты моделирования показаны на рис. 6.21, полученном с помощью программы Probe. На верхнем экране показаны логические уровни входных сигналов в узлах 40, 41, 3 5 6 и 2 , на среднем – аналоговые напряжения на входах ключей в узлах 3, 5, на нижнем – напряжение на выходе ФД в узле 13, позволяющее оценить период и амплитуду биений. Расчет переходных процессов, представленных на рис. 6.21, занимает 10 с на  ПК c процессором 486DX4/100  МГц.



Рис. 6.21. Результаты моделирования

В заключение отметим, что для реализации графического ввода схем аналого-цифровых устройств с помощью Schematics цифровые компоненты должны быть представлены в виде макромоделей, составляемых на основе справочных данных [24, 28].
