Окно закладки Symbol Pins

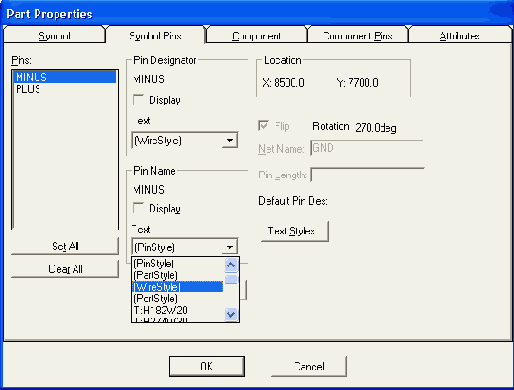

Рисунок 3.22. Окно закладки Symbol Pins


В закладке Symbol Pins (Рисунок 3.22) в областях Pin Designator и Pin

Name включением или выключением флажков можно вывести/убрать с экрана монитора номер или имя контакта. Предварительно надо выделить номер контакта в окне Pins. При этом после операции с каждым номером или именем контакта нажимать кнопку Apply. Изменение стиля шрифта можно провести одновременно для нескольких выделенных контактов.

В закладке Component (Рисунок 3.23) можно увидеть параметры компонента и текущий номер вентиля.
