Учет особенностей работы конечных элементов


                При создании расчетной схемы необходимо тщательно следить за тем, какие внутренние усилия могут возникать в применяемых конечных элементах и как эти усилия согласуются друг с другом в общих узлах. Так, например, при примыкании стержневого элемента (ригеля) к балке-стенке отсутствует момент в ригеле на опоре (в месте примыкания) при задании вертикальных и горизонтальных нагрузок на ригеле (рис.20.9.а).

                В качестве общего правила следует считать, что если какое либо усилие (в приведенном выше примере — момент) не воспринимается конечным элементом, то такой элемент по отношению к указанному усилию примыкает к узлу «шарнирно».

                Для учета момента в точке примыкания необходимо запретить угловое перемещение путем наложения соответствующей связи. Это соответствует предположению о том, что изгибная жесткость балки-стенки на несколько порядков превышает изгибную жесткость ригеля. Результаты расчета (рис. 20.9.б) оказываются другими — в месте примыкания ригеля возникает момент.

а)

б)

в)

Рис. 20.9. Результаты расчета:

а - до введения связей;



б - после введения связей;

в - фрагмент уточненной схемы



Конечно, введение защемления моделирует работу системы не очень точно. Более корректным было бы другое изменение расчетной схемы, при котором ригель продлевался бы далее, заходил на балку-стенку на один ряд конечных элементов и крепился не в одном, а в двух узлах (рис. 20.9.в). Такое решение в большей мере соответствует конструкции здания, в которой ригель заводится внутрь стенки для опирания.

Аналогичные приемы используются во всех случаях, когда возникает необходимость рассмотреть сопряжение элементов различной размерности ? стержней (одномерные) с пластинами (двумерными) или объемными (трехмерными) элементами, пластин и оболочек с массивами и т.п. На рис. 20.10 показан пример такого сопряжения, в котором цилиндрическая оболочка стенки и сферическая оболочка крышки защитной конструкции атомного реактора сопрягается с массивным кольцом. Необходимо заметить, что в месте взаимопроникновения конструкций появляется некоторое возмущение жесткостных параметров, которое следует учесть при назначении их величин.

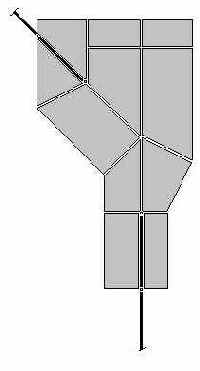

Рис. 20.10. Сопряжение стенки и крышки защитной оболочки реактора с массивным кольцом
